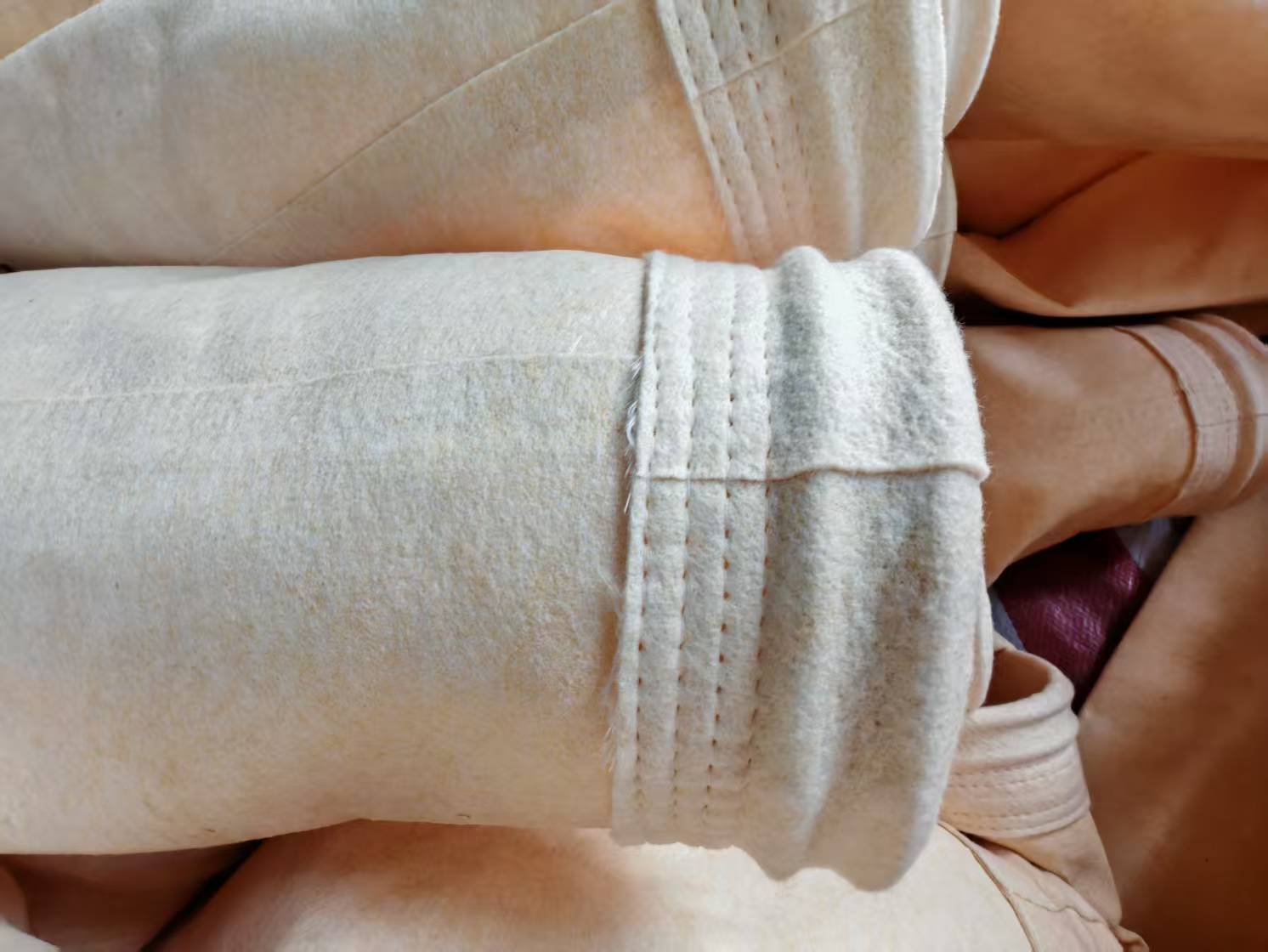

為增強(qiáng)耐溫性能，生產(chǎn)時(shí)還會(huì)采用共聚改性技術(shù)，在丙烯酸酯分子鏈中引入含氰基或苯環(huán)的單體。這些剛性基團(tuán)如同分子骨架中的"支撐梁"，有效抑制高溫環(huán)境下分子鏈的熱運(yùn)動(dòng)。實(shí)驗(yàn)數(shù)據(jù)顯示，改性后的亞克力纖維在130℃連續(xù)工作500小時(shí)后，斷裂強(qiáng)度保留率仍達(dá)85%以上，遠(yuǎn)優(yōu)于普通滌綸濾料。

值得注意的是，耐溫性能與纖維的結(jié)晶度呈正相關(guān)。通過(guò)控制紡絲過(guò)程中的牽伸倍數(shù)和熱處理溫度，可使纖維結(jié)晶度提升至45%-50%，其熱收縮率可控制在1%以內(nèi)。這種精密調(diào)控使得濾袋在熱風(fēng)循環(huán)除塵系統(tǒng)中，即使面對(duì)含塵熱氣的反復(fù)沖擊，也能維持穩(wěn)定的過(guò)濾精度。未來(lái)，隨著納米級(jí)二氧化硅等耐溫助劑的復(fù)合應(yīng)用，亞克力濾袋的耐溫極限有望突破180℃，這將進(jìn)一步拓展其在水泥窯尾氣處理等超高溫工況下的應(yīng)用空間。
